福田小卡3双排 1.6吨消防洒水车

福田小卡3双排 1.6吨消防洒水车

所属型号 应急保障系列

  • 联系人:席经理
  • 手机:138-7285-0363
  • Q Q:2040783970
  • 微信:138-7285-0363
  • 地址:湖北省随州市南郊程力汽车工业园
  • 超长质保
  • 专业团队
  • 全程监督
  • 合作共赢

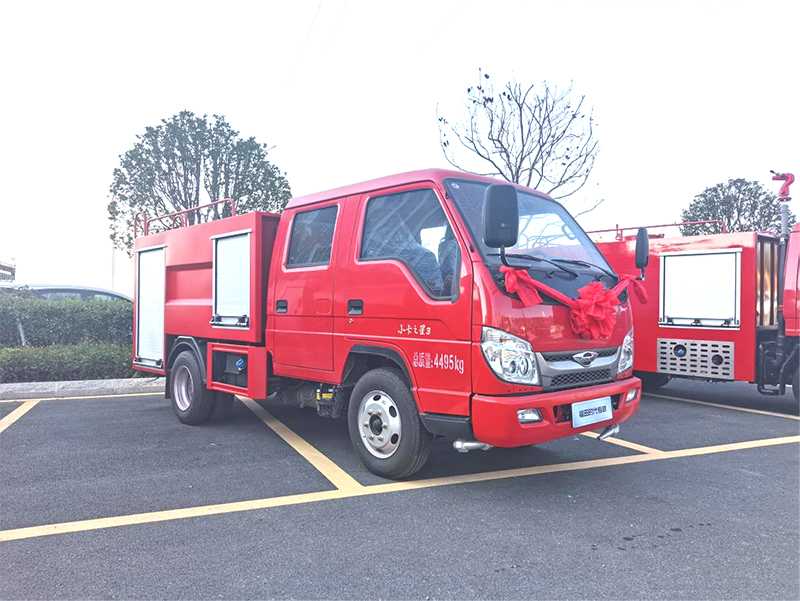

    车型详情

蓝牌消防洒水车
(绿化喷洒车)


一、车型概述

◆福田双排小卡之星3多功能绿化喷洒车(消防洒水车)是由二类汽车底盘、罐体、取力器、传动轴等上装部件组成,该车配备40/50型洒水泵、PS20型洒水炮,罐体公告容积为1450L(实际容积可达到1600L)。

◆整车由消防员乘员室和车身两大部分组成,乘员室为原厂双排,可乘坐2+3人,该车为外露罐结构,车身前部为器材箱+罐体,后部为器材箱。水罐材质为优质碳钢,载水1600L。

二、车型特点

◆采用北汽福田汽车股份有限公司原装二类底盘BJ1045V9B5-54 ,车辆性能稳定、综合油耗低廉、驾乘舒适灵活、售后服务完善。

◆原厂双排豪华驾驶室。

◆全柴115马力(85KW),动力强劲,经济省油,经济性好,可靠性高,噪声低,国Ⅵ排放标准。

◆机动性能强,环保性能好,人性化设计,器材布置合理,取用方便;

◆采用原装双排整体式结构,视野开阔。

◆具备国家税务总局免征公告,上牌时免交车辆购置税。

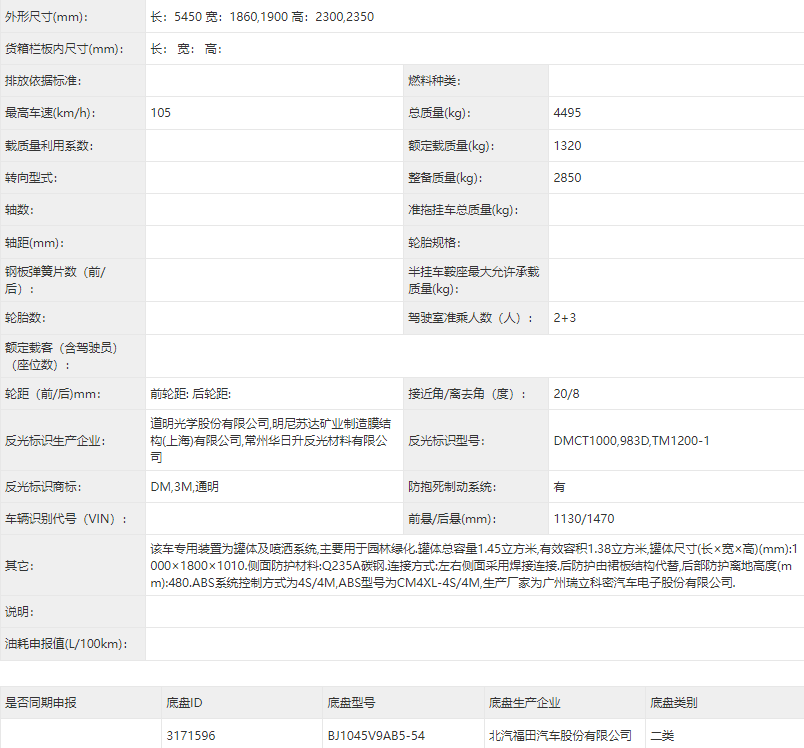

三、车辆基本参数

四、驾驶室

概    述

◆福田小卡之星3双排座驾驶室,采用高强度钢板和封闭式结构,形成有效的防撞保护区,保护驾乘人员安全。关键易腐蚀部位采用工程合成树脂等特殊材料,极大地提高了驾驶室的抗腐蚀性。座椅双密度发泡,弹性好,不变形,舒适性好。内装饰采用优质原生塑料,无气味。配置大视野前挡风玻璃,有效减少弯道盲区,提高行车安全;

◆驾驶室后设有乘员室,平头全金属封闭式结构,顺开四门,可乘座5人,驾驶室乘员2人,乘员室3人;

◆驾驶室内加装有取力器控制开关、各种附加控制开关,仪表台下方装有多功能电子警报器,车顶装有警灯;

◆驾驶室内搁物箱等人性化设计,一应俱全。

福田小卡3双排座驾驶室

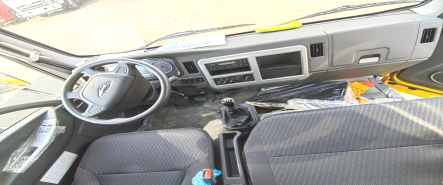

前排驾驶位

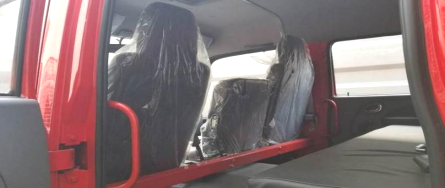

后排乘员位


五、罐  体

水罐容积(L)

1600

罐体材质

优质碳钢材质

人孔

设DN460人孔1个,带有快速锁定/开启装置

溢流口

设溢流口1个。

排污口

1个排污口,手动阀控制。

注水口

在水罐左右两侧各接1只DN65外注水接口。

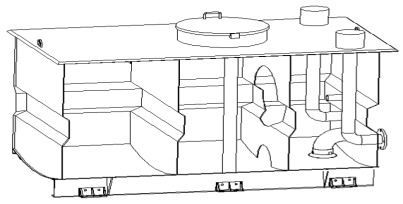

罐体示意图


材质及工艺

◆水罐采用优质碳钢罐体;

◆罐体成型后高压气体试漏检测,使罐体具有强度高、重心稳、车辆运载平稳安全等特点;

◆罐体在焊接工装工位上采用气体保护焊接自动焊接而成,保证罐体焊缝质量的原样性。

◆罐体的长度采用一次成型的整体式纵梁焊接,确保罐体的强度。

六、取力器

型式

侧挂式取力器


操 纵

手动操控

冷却方式

/

润滑方式

飞溅式油润滑

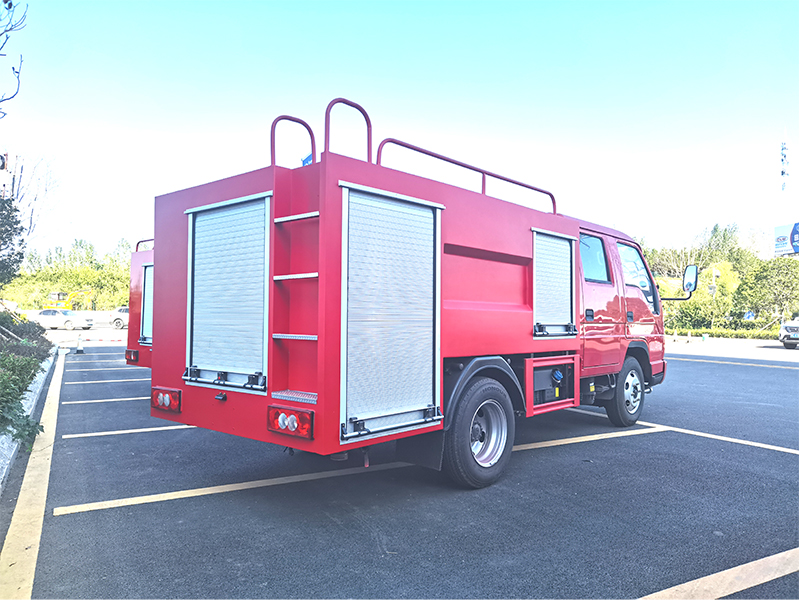

七、器材厢和泵室

结构

器材箱为方形消防车结构,前器材箱及后器材箱均可装取器材,器材箱后部设有供消防员上下的人梯,整体厢体由Q235碳钢钢板焊接而成,器材箱全部安装新款易拉高强度铝合金卷帘门,内饰铺设铝质花纹板,美观耐用。主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。(可选装铝合金方管焊接)

材质

骨架、蒙皮为优质Q235A钢材;内隔板、底板为高强度铝合金和新型隔热防护板。

图示


器材放置

◆按战斗编程和战斗展开设计器材集成;

◆按使用逻辑关系和使用频率放置器材;

◆使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中器材;

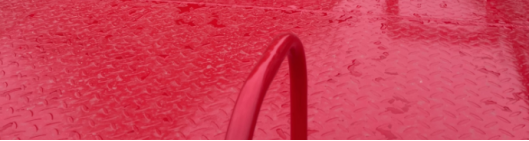

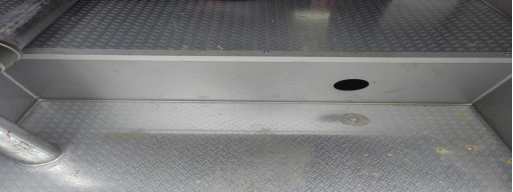

车顶

采用Q235防滑花纹板铺设(限车厢顶部)

图示


爬梯

后爬梯采用内嵌式爬梯,上车扶手采用圆钢管,表面喷漆处理。

图示


水泵:

40/50型洒水泵


流  量:

40 m³/h

安装型式:

侧挂式

八、专用功能

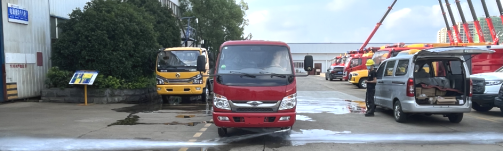

前冲

标配前置对冲圆锥喷嘴,冲洗宽度≥25m 圆锥喷嘴角度可以任意调节,可将中间车道的垃圾冲到两侧,方便对垃圾进行清扫收运,同时实现对多车道洒水降尘。

图示

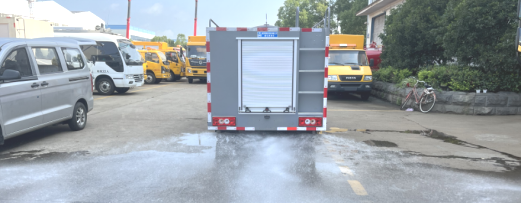

后洒

双侧后洒,洒水面积15m²

图示

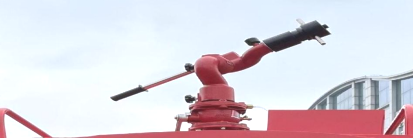

消防炮

流量达到20L/s,柱状射程约40m,可用作消防救援灭火。

图示


九、电器系统

附加电气

设独立电路

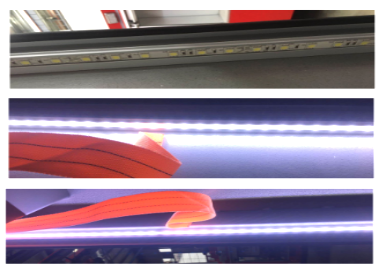

辅助照明

消防员室、泵房分别设有照明灯,操纵仪表板上设有照明、指示灯。

图示

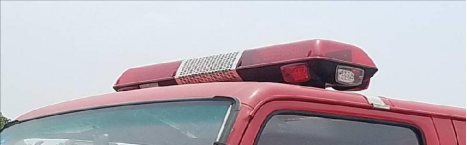

警示装置

驾驶室顶部配备长排豪华红 LED 警灯,警报器及其控制盒在驾驶室内。

图示


仪表板及板上设备

仪表板位于车尾部的泵室内,带有一个控制板并具备充足的照明,操作面板采用优质铝板,美观、耐用,整体重量较轻。





十、随车文件

序号

名  称

数量

单位

备注

1

底盘使用说明书

1


2

底盘维修手册

1


3

底盘质量保修卡

1


4

底盘合格证

1


5

随车工具清单

1

若有

6

发动机号码拓印件

1

若有

7

底盘号码拓印件

1

若有

8

绿化喷洒车使用说明书

1


9

绿化喷洒车消防器材清单

1


10

绿化喷洒车合格证

1


11

绿化喷洒车跟踪服务卡

1


12

绿化喷洒车交接清单

1




十一、随车器材清单

序号

名称

单位

数量

备注

1

消防水带

2

13-Φ65-20 1盘

13-φ65-5  1盘









13-Φ80-20 2盘

2

吸水管

6


3

滤水器

1


4

吸水管扳手

2


5

异径接口

1

内扣φ65转φ80

6

开关直流水枪

1
