排放标准

GB17691-2018 国Ⅵ

※底盘配置

空调

/

中控锁

/

电动玻璃

/

遥控钥匙

/

方向助力

有

多功能方向盘

/

日间行车灯

/

油刹

有

变速箱

/

电压（V）

12

※总体布置

整车由乘员室和车身两大部分组成，底盘采用单排座驾驶室，前部为器材箱，中部为水罐，后部为水泵房。

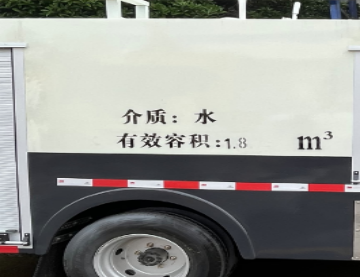

实际容积（L）

约2000

厚度(mm)

3

形状

矩形罐体

人孔

设DN420 人孔1 个，带有快速锁定/开启装置

注水口

在水罐一侧接1 只DN65 接口

进出水口

设1 个水泵至水罐充水管，DN50 阀门

材质及工艺

◇罐体成型后高压气体试漏检测，使罐体具有强度高、重心稳、车辆运载平稳安全等特点；

◇罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证罐体焊缝质量的原样性。

◇罐体的长度采用一次成型的整体式纵梁焊接，确保罐体的强度。

射程（m）

20

流量（L/s）

20

压力（Mpa）

0.7

俯仰旋转（°）

-30～+70

重量（kg）

≤35

水平旋转（°）

0～360

特点

◇射程远、水流集中、保护面积大

◇操作灵活方便、炮身可做水平回转和仰俯回转

◇喷射时可做直流和喷雾

◇主要规格、性能参数均符合中华人民共和国标准GB19156-2003

《消防炮通用技术条件》的要求

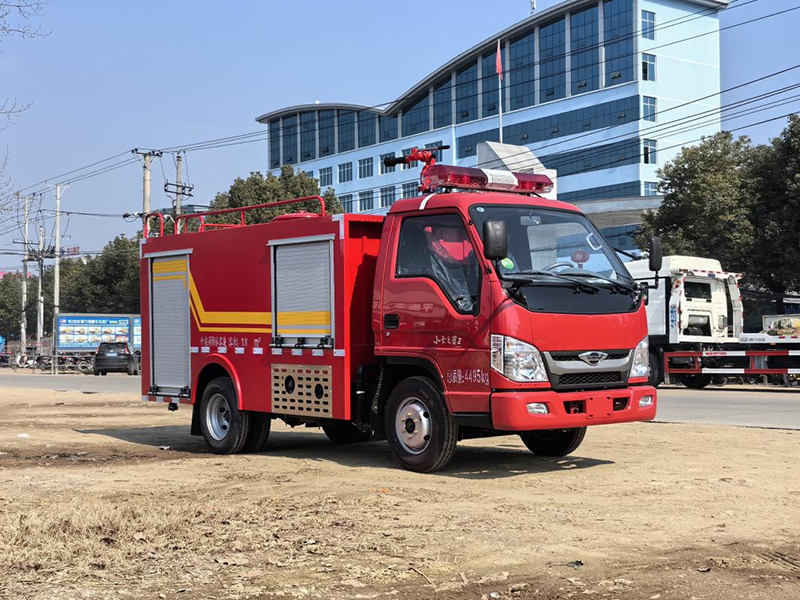

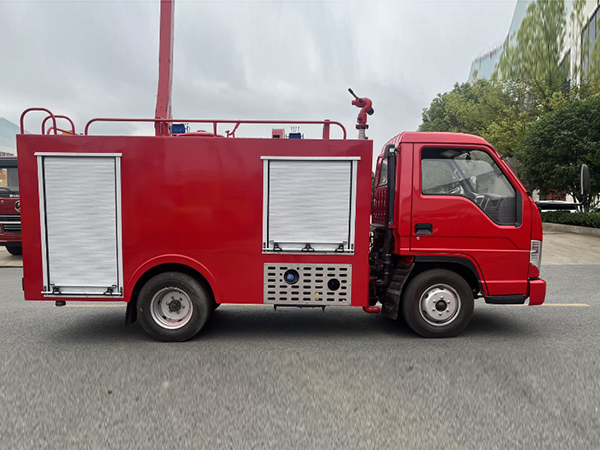

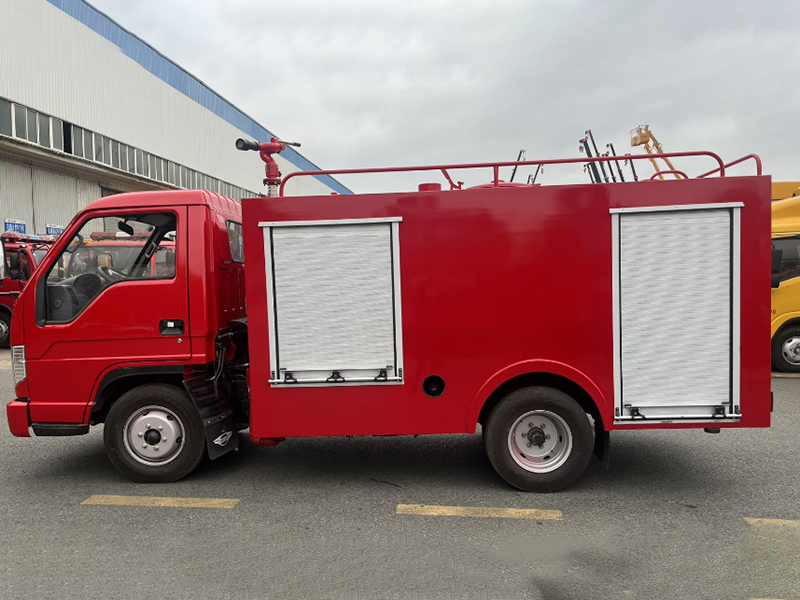

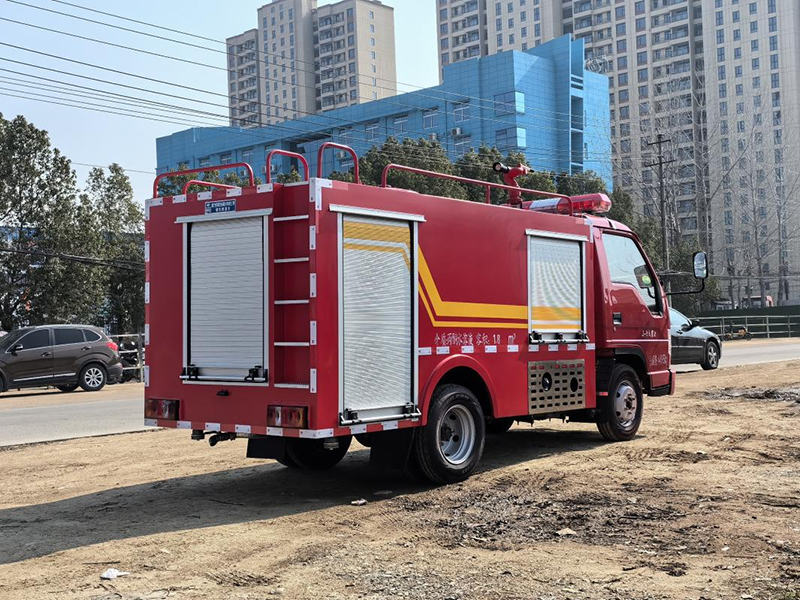

图片展示

引水方式

循环引水

安装方式

后置式

特点

◇性能优良、效率高、结构紧凑、造型美观、操作简单、维护保养方便等特点

◇泵壳采用导叶式，叶轮采用平衡环、平衡孔结构，大大减小了轴向力及径向力，提高了寿命

◇各项性能指标均符合GB6245-2006 标准，并通过国家消防装备质量监督检验中心型式试验。

◇是目前国内消防泵的升级换代产品，并可与国外同类产品媲美

图示

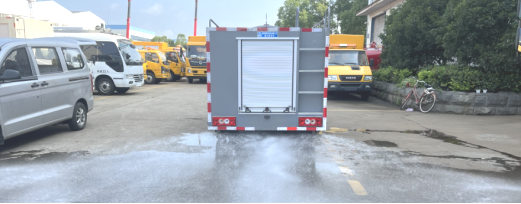

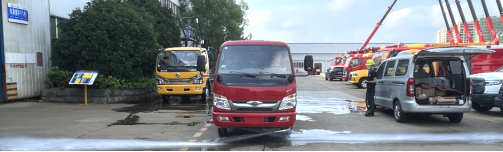

后洒

双侧后洒，洒水面积15m²

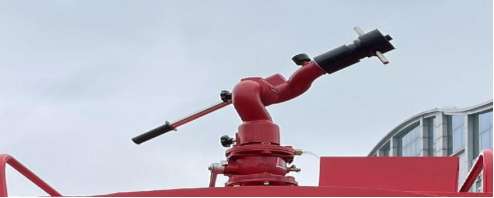

消防炮

流量达到20L/s，柱状射程约40m，可用作消防救援灭火。

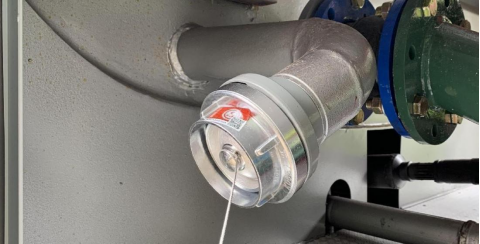

管道闷盖

闷盖具有连接简便，解脱迅速、密封性能高等优点。

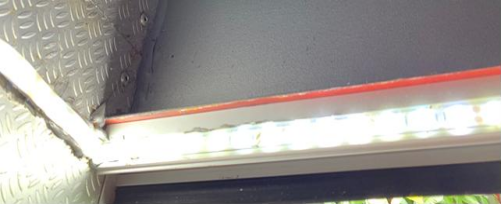

泵房照明

具有防水、防潮功能的LED 灯带，满足光线不足作业时泵房内的照明。

图示

控制面板

全新升级亚克力控制面板，清晰明了的标注了管路示意图及操作注意事项。

1

吸水管

6 m

1

根

快接

2

注水带

5 米

1

盘
