联系人：席经理 手机：138-7285-0363 Q Q：2040783970 微信：138-7285-0363 地址：湖北省随州市南郊程力汽车工业园国六 重汽豪沃8吨水罐消防车
技 术 规 格 书
一、 整车描述
1、 概述

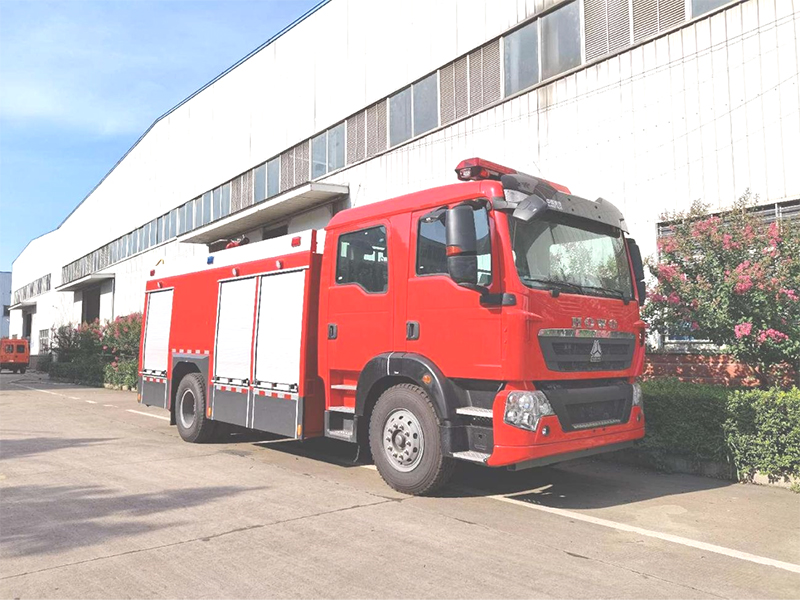

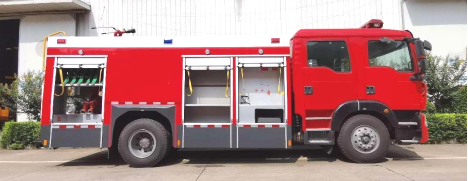

国六重汽豪沃8吨水罐消防车采用中国重汽集团济南卡车股份有限公司生产的ZZ1187K501GF1底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为单排改双排，可乘坐2+4人,该车为内藏罐结构，车身两侧为器材箱,中部为罐体，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水7800kg；装备了上海茸申消防设备有限公司生产CB10/40-RS型常压消防泵，额定流量40L/S，车顶安装成都威斯特消防机械有限公司生产的PS8/40型车用消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。 整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018国Ⅵ第六阶段限值的规定要求；整车通过国家消防装备质量监督检验中心检测，并已列入工信部汽车新产品公告。 |
2、 整车主要参数
外廓尺寸 | 8420×2540×3410mm |
最大总质量 | 17450kg |
载液量 | 载水7800kg |
最高车速 | 90km/h |
消防泵额定流量 | 40L/s 1.0MPa |
消防炮额定流量 | 40L/s 1.0MPa |
消防炮射程 | 水罐车：≥65m |
比功率 | 188/17.45=10.8 |
接近角/离去角 | 19°/13° |
二、底盘
1、主要参数
型号 | ZZ1187K501GF1 |
|
制造商 | 中国重汽集团济南卡车股份有限公司 | |
发动机额定功率 | 188kw | |
发动机排量 | 6870ml | |
发动机排放标准 | GB3847-2005,GB17691-2018国Ⅵ | |
驱动形式 | 4×2 | |
轴距 | 4700mm | |
最大允许总重 | 18000kg | |
最小转弯半径 | ≤19m | |
变速箱 | 手动 |
2、乘员室
结构 | 平头、四门，单排改双排 |
|
司乘人员数 | 2+4人 | |
驾驶员位置 | 左置 | |
设备 | 原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、 警报器； 2、 取力器控制开关及指示灯； 3、 附加电源开关； |
三、 上装结构及性能参数
总体布置 | 整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，两侧为器材箱，中部为罐体，后部为水泵房，罐体为平行六面体厢式容罐。 |
| |
1、 器材箱和泵室
结构 | 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。 |
|
器材箱 | 器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具 | |
泵房 | 泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 | |
爬梯及上车拉手 | 后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
2、水罐
容量 | 8000kg |
|
材质 | 优质碳钢 | |
罐体固定 | 与底盘车架弹性连接 | |
罐体设置 | 人孔：设DN460人孔1个，带有快速锁定/开启自动泄压装置 | |
溢流口：设DN65溢流口1个 | ||
放余水口：设1个DN25水罐放余水口配球阀 | ||
注水口：在水罐左右两侧各接1只DN65接口 | ||
进出水口：设1个水罐到水泵进水管DN125阀门手动控制，设1个水泵至水罐充水管DN65阀门手动控制 |
四、水系统
1、水泵
型号 | CB10/40-RS型低压车用消防泵 |
|
形式 | 低压离心式 | |
额定流量 | 40L/s @1.0MPa | |
出口额定压力 | 1.0MPa | |
最大吸深 | 7m | |
引水装置 | 自带滑片泵 | |
引水时间 | 最大吸深时≤50s |
2、 管路系统
管道材质 | 优质无缝碳钢管 |
|
吸水管路 | 泵房两侧各设1个DN125吸水口 | |
注水管路 | 水罐左右两侧各设1个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 | |
出水管路 | 泵房左右两侧各设1个DN80出水口，带截止阀和扪盖 | |
冷却水管路 | 配有冷却取力器的冷却水管路及控制阀 |
五、灭火装置
水炮
型号 | PS8/40W |
|
制造商 | 成都威斯特消防机械有限公司 | |
回转角度 | 360°水平回转 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+45° | |
流量 | 40L/S | |
射程 | 水≥65m |
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
驾驶室内控制 | 水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
泵室内控制 | 上装总电源开关、参数显示、状态显示 |
七、电气设备
附加电气 | 设独立电路 |
|
辅助照明 | 消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 | |
频闪灯 | 车身两侧安装红、蓝两色频闪灯 | |
警示装置 | 长排全红警灯，安装在驾驶室顶部 | |
警报器，其控制盒在驾驶员前下方 | ||
火场照明 | 上装后部安装35W消防探照灯1个 |
八、表面处理
面漆 | 优质国产漆 |
颜色 | 车体外表面主色为RO3消防红 |
九、随车消防器材的布置和配备
1、器材布置
1 | 按照消防实战需要，根据消防操作程序，就近取放。 |
2 | 使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
3 | 标示醒目，多人操作，互不干涉。 |
2、器材配备（标配）
1 | 吸水管 | 125×4米 | 2 | 根 | 内扣式 |
2 | 滤水器 | FLF125 | 1 | 件 | 内扣式 |
3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 内扣式 |
4 | 集水器 | JII125/65×2-1.0 | 1 | 件 | 内扣式 |
5 | 水带 | 20-65-20 | 6 | 盘 | 中压；内扣式 |
6 | 水带 | 16-80-20 | 6 | 盘 | 低压；内扣式 |
7 | 异径接口 | KJ65/80 | 2 | 件 | 内扣式 |
8 | 水带包布 | DT-SB | 4 | 件 | |
9 | 水带挂钩 | 4 | 件 | ||
10 | 地上消火栓扳手 | QT-DS1；长400 | 1 | 件 | |
11 | 地下消火栓扳手 | 长860 | 1 | 件 | |
12 | 吸水管扳手 | FS100 | 2 | 件 | |
13 | 直流开关水枪 | QZG3.5/7.5；65 | 1 | 支 | 低压；内扣式 |
14 | 直流开花水枪 | QZK3.5/7.5；65 | 1 | 支 | 低压；内扣式 |
15 | 消防桶 | 1 | 个 | ||
16 | 灭火器 | 3kg | 1 | 具 | |
17 | 消防腰斧 | 长390 ；GF-285 | 1 | 件 | |
18 | 橡皮锤 | 1 | 件 | ||
19 | 可充电式手提照明灯 | 1 | 件 |
