重汽豪沃救险车

重汽豪沃救险车

所属型号 应急保障系列

  • 联系人:席经理
  • 手机:138-7285-0363
  • Q Q:2040783970
  • 微信:138-7285-0363
  • 地址:湖北省随州市南郊程力汽车工业园
  • 超长质保
  • 专业团队
  • 全程监督
  • 合作共赢
    车型详情

程力牌

救险车技术方案

【整车技术参数】

产品商标

程力威牌

公告批次

347

产品名称

抢险救援消防车

产品型号

CLW5140TXFJY80/HW

总质量(Kg)

14000

罐体容积(m3)


额定载质量(Kg)


外形尺寸(mm)

9100×2550×3550

整备质量(Kg)

13550

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

2+4

鞍座最大载质量(Kg)


接近角/离去角(°)

16/10

前悬/后悬(mm)

1430/2550

轴荷(Kg)

5250/8750

最高车速(Km/h)

100

备注

整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:449mm,前伸:420mm,ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有随车吊、绞盘、照明系统。

底盘技术参数】

底盘型号

ZZ5207TXFV471GF5

底盘名称

消防车底盘

商标名称

豪沃牌

生产企业

中国重汽集团济南卡车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

4200,4500,4600,4700,5000,5600,5600

轮胎规格

315/80R22.5,12.00R20

钢板弹簧片数

11/9+8,10/9+6,4/9+6,4/5,3/9+8,3/3+2

前轮距(mm)

1950,2035

燃料种类

柴油

后轮距(mm)

1848,1860

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC07H.35-60

中国重型汽车集团有限公司

7360

257

一、 车辆概述

该车型救险车采用重汽ZZ5207TXFV471GF1底盘改装,主要由底盘、舱体、水路系统、电气系统、油路系统等组成,抢险救援器材车需具备良好的机动性,抢险救援器材设备齐全,取放使用方便。车厢内部布局合理,空间利用率高;行车状态下,各功能配置锁紧稳固,确保运输安全可靠;厢体左右两侧舱门采用铝合金卷帘门设计,除门框外左右两侧厢体全部面积能够打开,能够方便快捷的取放器材;厢体顶部装有升降照明灯,满足夜间作业照明需求;前置电动绞盘,可以实现自救,车尾配有液压起重机。我公司已完成近百例各类改装车的设计、制作,对各类底盘车的改制积累了较多的改装设计和制作的经验、逐渐形成了成熟的改装技术和制造工艺流程。在车辆改装中,未对底盘关键总成部件(如发动机、前桥、后桥等)进行改动,不影响底盘的稳定性、平顺性、制动性。改装后具有高机动,安全环保,使用便捷的特点,综合性能可靠。

整车性能符合《机动车运行安全技术条件(GB7258-2017)》、《汽车外廓尺寸限界(GB1589-2016)》、GB 50054-95 《低压配电设计规范》;整车外廓尺寸、轴荷及质量应符合GB1589-2016《道路车辆外廓尺寸、轴荷及质量限值》的规定;整车设计满足《消防通信指挥系统设计规范》(GB 50313-2013)。

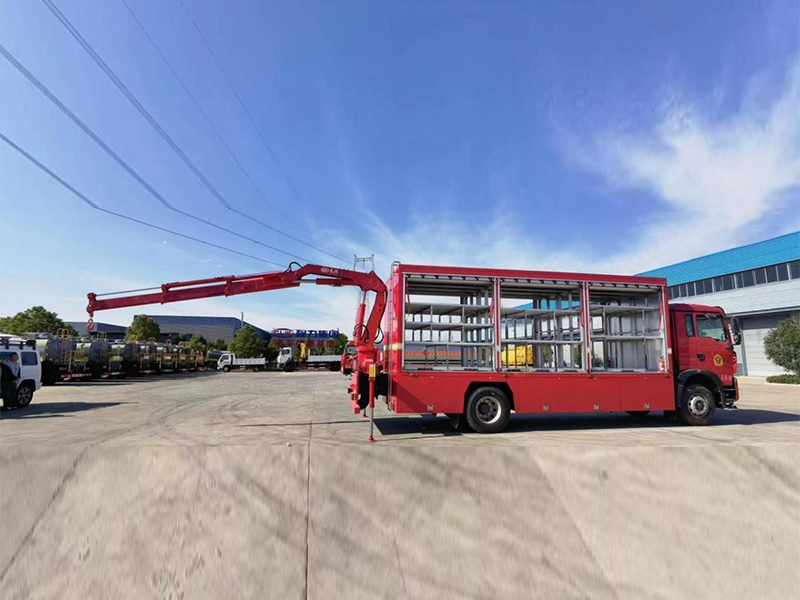

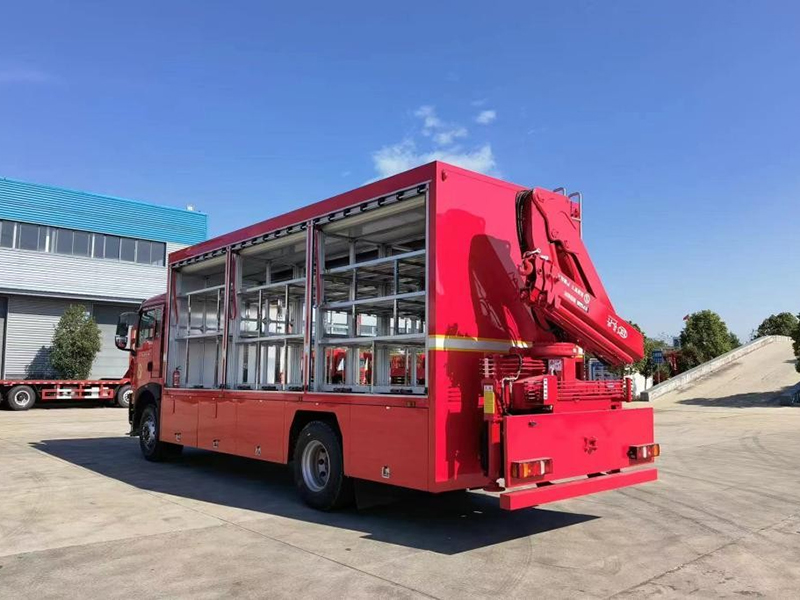

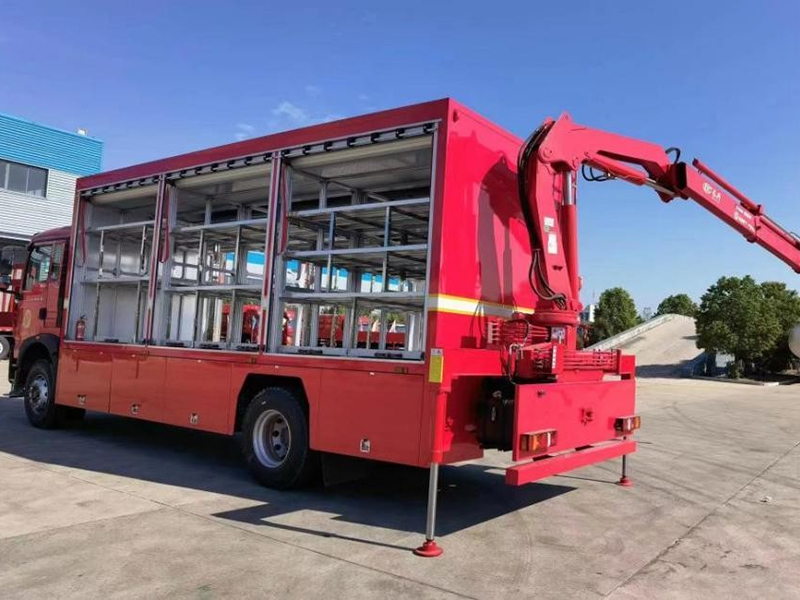

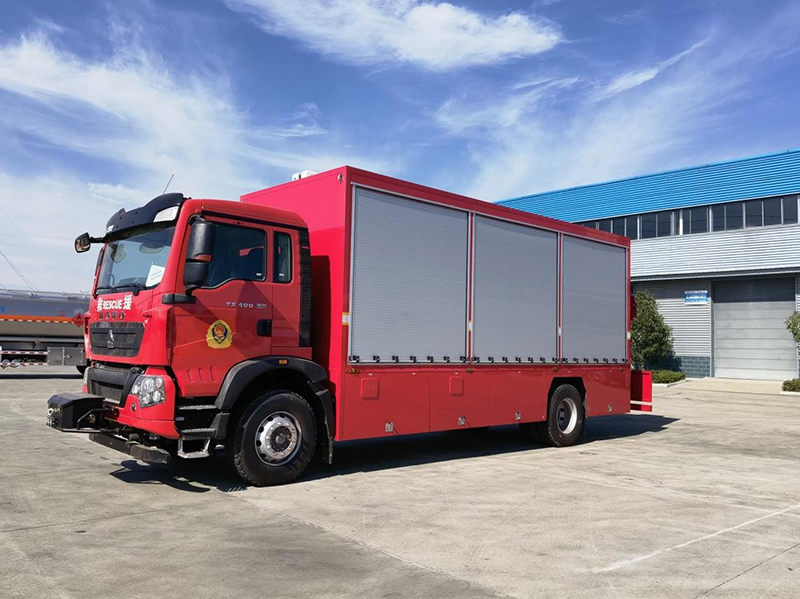

二、车辆外观


(照片仅供参考,请以实车为准)

三、车辆改装设计

1、器材箱内部设计:内部为全铝型材内藏式连接结构以及装备的各种后援器材、个人防护器材。内部设照明灯。车厢内、底装饰板材为防滑铝合金花纹板,可根据器材大小任意调节。同时,蒙皮与主骨架采用磷化处理工艺后喷漆,增强防腐能力。采用各种专用拖架、旋转架、破拆工具拖架、抽屉、推车、可调器材盒等机构放置和固定各种器材装备,在装卸和运输过程中不会发生移动。各种器材放置合理,确保空间充分利用。

厢体内部根据器材功能分隔为若干个隔仓,骨架材质为高强度铝型材;蒙板为铝合金板粘结结构。器材箱内分隔采用可调节结构,牢固可靠,可上下调节,提高空间利用率和可变性。为了方便取用装备,设置抽屉,充分利用有限的空间,提高取放装备的速度。

箱体两侧采用铝合金型卷帘门,为保证密封,在型材止口上嵌装有水密橡胶条。 车用卷帘门也可以叫特种车卷帘门,消防车卷帘门等,车用卷帘门开启方式可分为:

手动卷筒式卷帘门;使用扭簧卷筒,坚固实用,占用空间小,收卷直径最大不超过25CM



(卷帘门高3m之内),导轨两侧有防水密封胶条,有良好的防水性,广泛用于消防车、救援车等专用车。

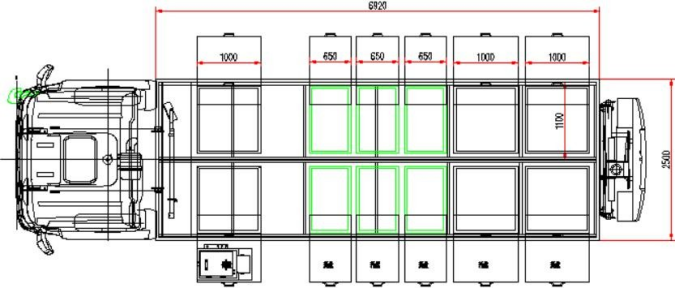

车辆平面俯视图

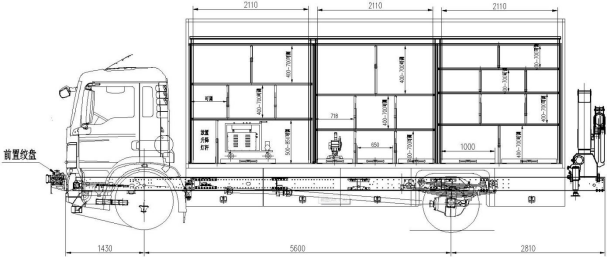

车辆左侧布置图



车辆内部实景改装案例参考图

(照片仅供参考,请以实车为准)

四、主要配置参数



项目

详细配置参数

品牌

单位

数量

底盘

重汽底盘ZZ5207TXFV471GF1 发动机型

号:MC11.40-60 功率:297kw

重汽豪沃

1

副车架加装

汽车大梁专用,防腐电泳处理

程力定制

1

厢体

箱体板材采用外墙体1.5mm铝平板、内部钢

骨架+聚氨酯填充复合而成。

程力定制

1

卷帘门

铝合金

程力定制

6

器材架

铝合金器材架

程力定制

1

灯带

卷帘门联动开关

程力定制

1

灭火器

厢体内和厢体下方便取用

程力定制

1

牵引卷盘

2-5吨

程力定制

1

升降照明灯

升降高度1.8米

程力定制

1

折壁吊机

3-5吨

程力定制

1

车载对讲机

/

程力定制

1

警报装置

1.6米长排警灯,爆闪灯

程力定制

1
