产品商标

程力威牌

外形尺寸(mm)

9550×2550×3900

产品名称

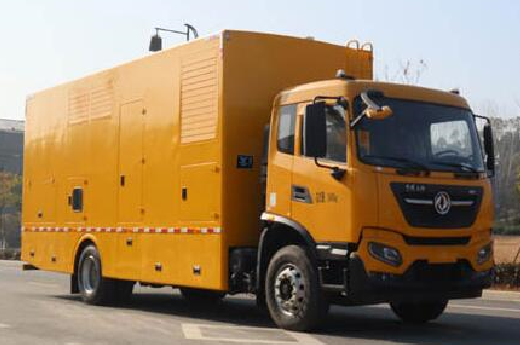

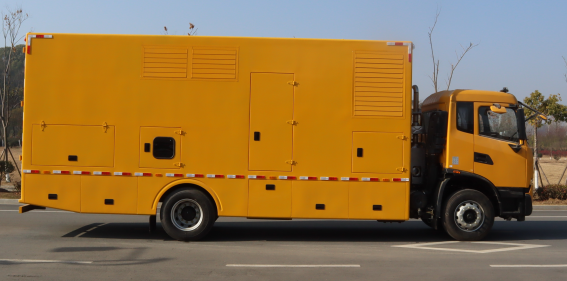

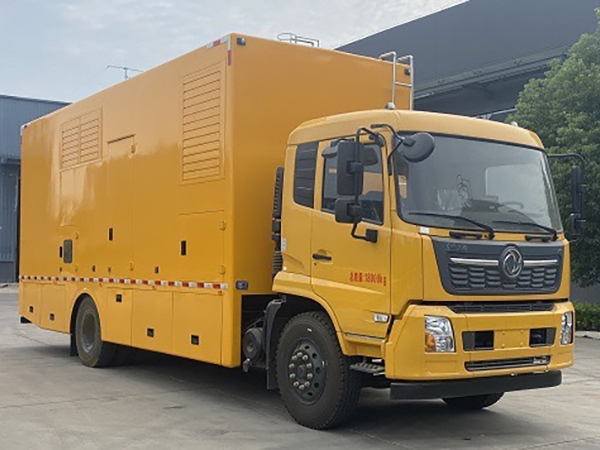

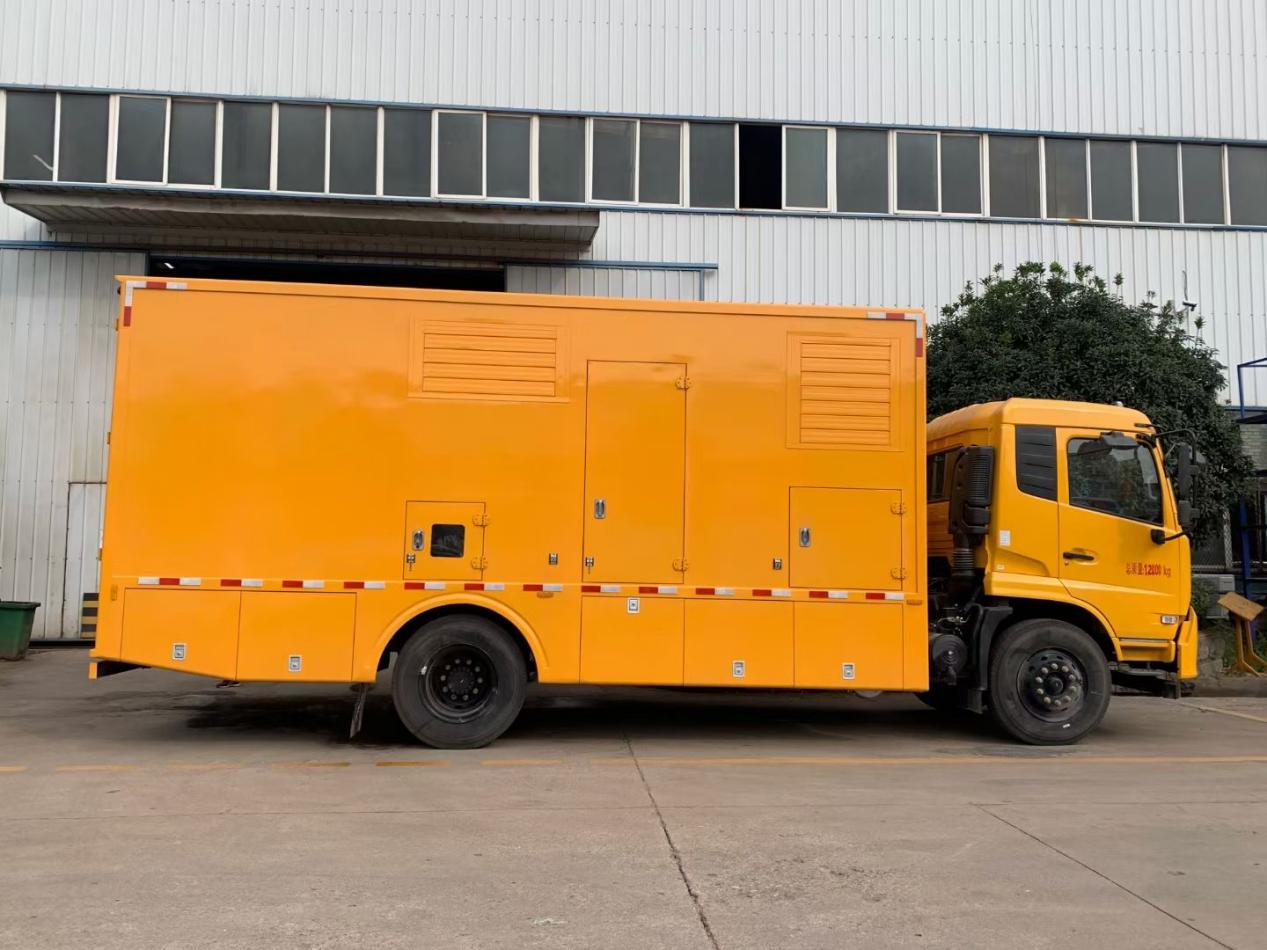

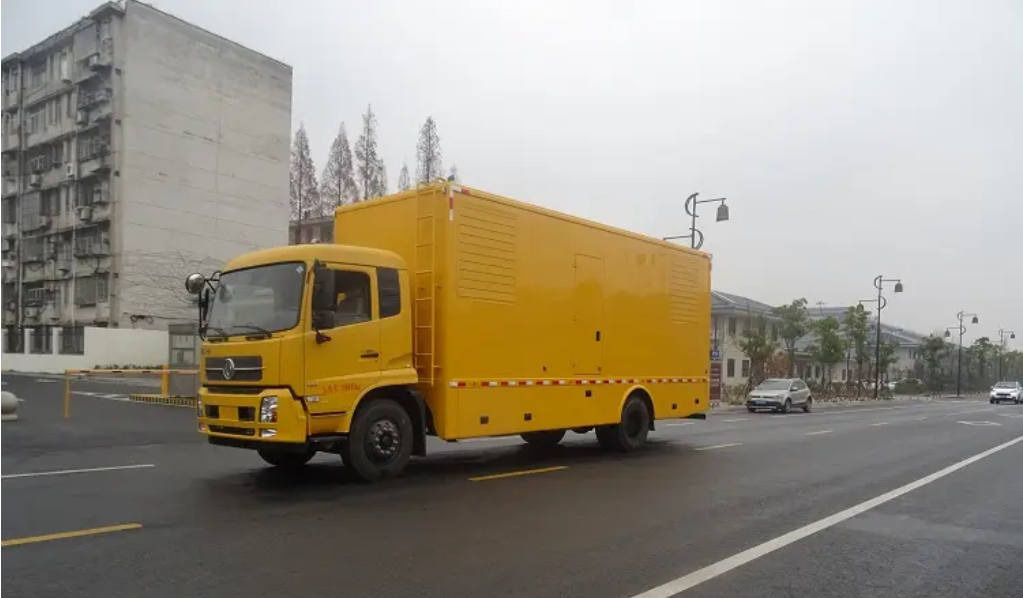

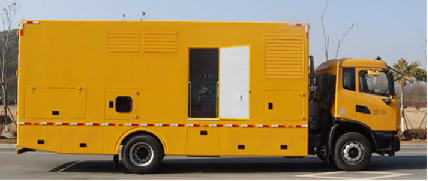

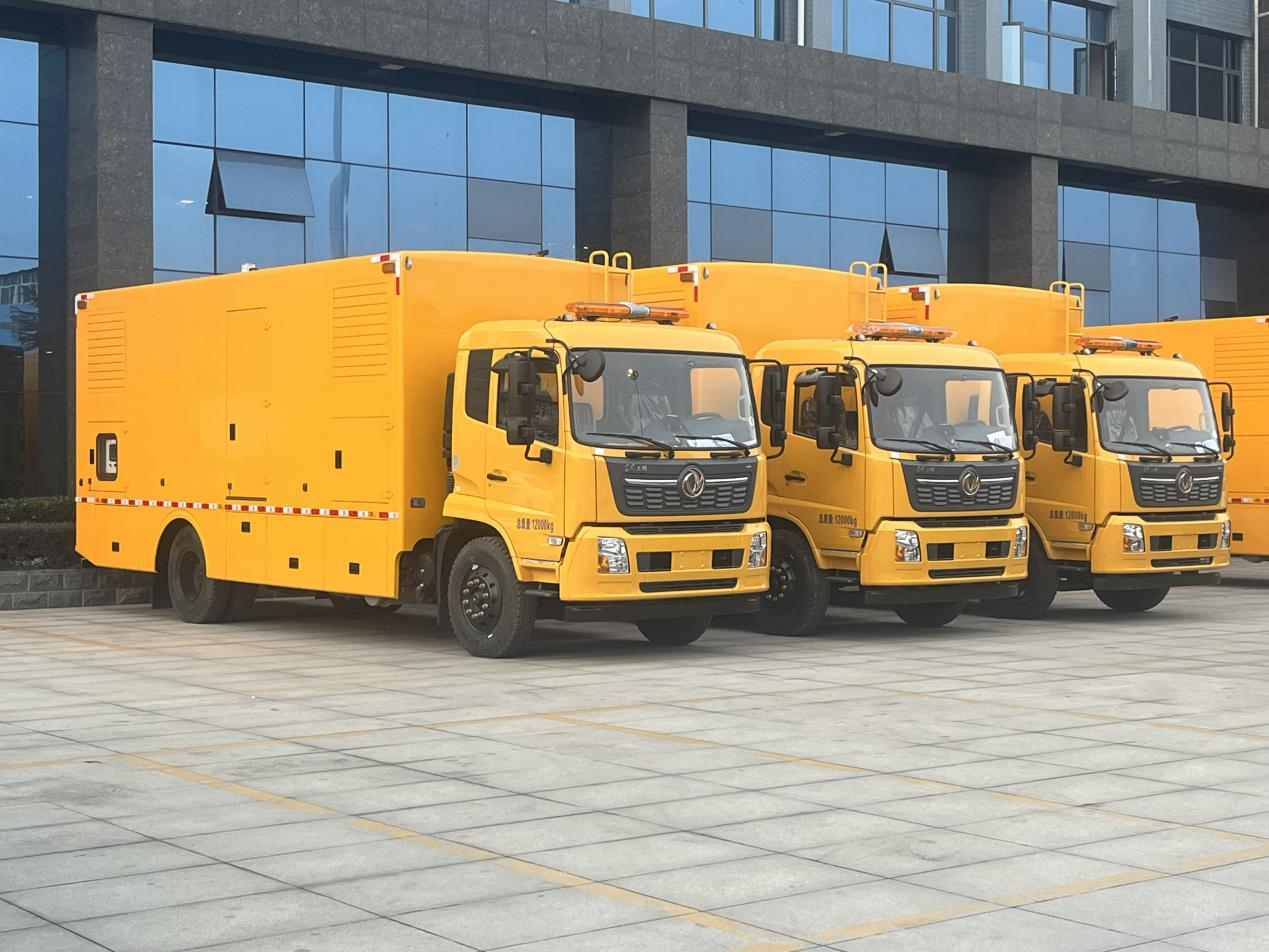

CLW5180XDYD6型电源车

驾驶室准乘人数(人)

2,3

总质量(Kg)

18000

整备质量(Kg)

17805

轴数

2

轴距(mm)

5000

最高车速(Km/h)

89

【底盘技术参数】

底盘型号

DFH1180EX8

生产企业

东风商用车有限公司

商标名称

东风牌

轮胎数

6

燃料种类

柴油

轮胎规格

10.00R20 18PR,

排放标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D6.7NS6B230

东风康明斯发动机有限公司

6700

169

配置：天锦D560高端KR驾驶室,康明斯230马力，东风6挡变速箱，10.00钢丝胎，前桥6T后桥10T德纳车桥，全钢160L油箱，带原车空调，电动玻璃，遥控钥匙，气囊座椅，电动后使劲带加热，多功能方向盘，行车记录仪，安全带提醒，刹车片磨损报警。ABS 断气刹，方向助力，离合器助力。

1

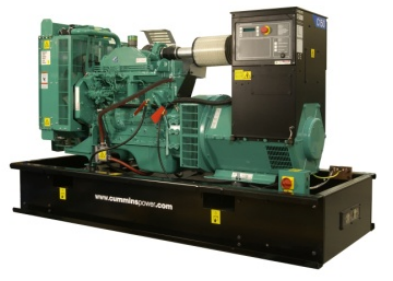

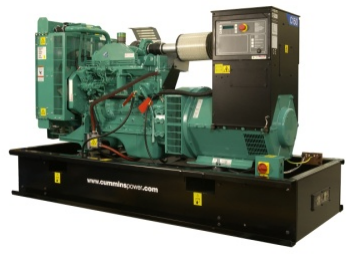

发电机组

整机组型号：JHY-500GF

额定功率： 500KW/625KVA

备用功率： 550KW/687.5KVA

额定电压：400V/230V

额定电流：900A

额定频率：50Hz

相  数：三相四线

额定功率因素：  COS=0.8滞后

稳态电压调整率： ≤±0.5%

瞬态电压调整率： ≤-15%/ +20%

电压稳定时间： ≤1.5sec

电压波动率：  ≤0.5%

电压波形失真度 ≤8%

稳态频率调整率：  ≤3%

瞬态频率调整率： ≤10%

频率稳定时间： 3sec

频率波动率：  ≤0.5%

燃油消耗率：  ≤215（g/kw.h）

柴油机主要参数

品  牌：  玉柴（国三）

产  地：  广西

柴油机型号：YC6TD840-D31

柴油机备用功率：616KW

常用功率：561KW

型  式： 四冲程，水冷，直接喷射压燃式

进气方式：废气涡轮增压,中冷

冷却方式：自带风扇水箱，强制闭式循环水冷却

气缸数： 6缸

排列型式：直列型

缸径*行程：  152mm*180mm

排气量： 19.6L

机油容量：  55L

转  速： 1500r/min

调速方式：电喷

启动方式：DC24V  电启动

排放：非道路第三阶段（T3）

发电机主要参数

发电机品牌：斯坦福

发电机型号： S5L1D-G41

类  型：封闭、防滴自通风保护、自励磁、自调节、带自动电压调节器的旋转无刷同步发电机

相数接法： Y型，三相四线

绝缘等级：H级

温    升： H级

防护等级： IP23

额定频率： 50Hz

额定功率因数： 0.8（滞后）

额定电压： 400/230V

额定转速： 1500r/min

励磁方式：无刷自励磁

类  型：无刷自励磁（AVR自动调压）

相数接法： 三相四线

绝缘等级：  H级

发电机组

控制系统

2

控制屏

 该控制屏为自启动液晶显示控制屏。具有手动和自启动功能（时间10秒-30秒可调）。机组具有自动投入功能。带有三相电压、频率、三相电流、千瓦小时、功率因数、机油压力、机油温度、冷却液温度、机组转速、运行小时、电池电压等显示。柴油机具有超速报警停机、低油压报警及停机、高水温报警及停机、发电机电压过高、过低报警及停机、频率过高、过低报警及停机、短路电流及IDMT特性过流保护。

3

控制系统介绍

HGM6110N系列发电机组智能控制器，采用高性能的计算机芯片，可修改发电机组的控制程序和保护参数，它集测量、控制、保护、三遥、可编程管理等众多功能为一体，完全满足发电机使用者或专业组装厂对不同类型的发电机组自动控制需求。

功能特点：

 控制器测量显示发电机输出的所有电参数，及发动机的转速、油压、水温、直流电源电压和运行时间等。其中，电压和电流采用真有效值测量，确保数据更准确；

中英文语言菜单选择，大屏幕LCD显示；

多种预置的压力温度传感器选择，可自定义参数；

用户可自定义的辅助控制继电器输出；

控制器面板上的按键用于选择控制模式、启动运行程序、数据显示和运行保护参数的修改，LED指示灯用于指示控制器的运行模式和发电机组的运行状态，LCD 显示各测量参数和状态；控制器由阻燃性、高强度塑胶压铸而成的面板和喷粉的钢外壳紧密组合而成。控制器的所有连线都通过针式带锁的端子连接，令设备的连线、移动、维修、更换非常容易和方便。

4

接地装置

接地桩和接地电缆线，连接车箱内专设的接地桩头，连接方便，在机组工作时，接地线连接，保护作业安全。

机电设备有严密的防漏电保护措施。在作业中，整车接地线，采用低压接地线，配备可拆卸式接地针

5

箱体

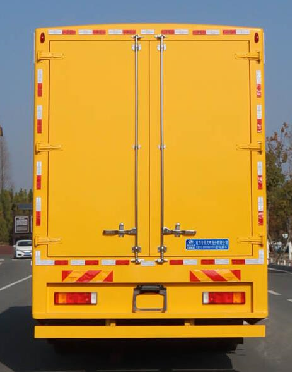

厢体外部钢材为优质冷轧钢板，内衬优质冷轧钢板折弯骨架，工艺先进，强度牢固。厢体为全密封结构，具备运输、防雨、防腐、防火、防锈要求。车厢尾部为对开门。发电机组进排风消声处理，消声器做降噪处理

6

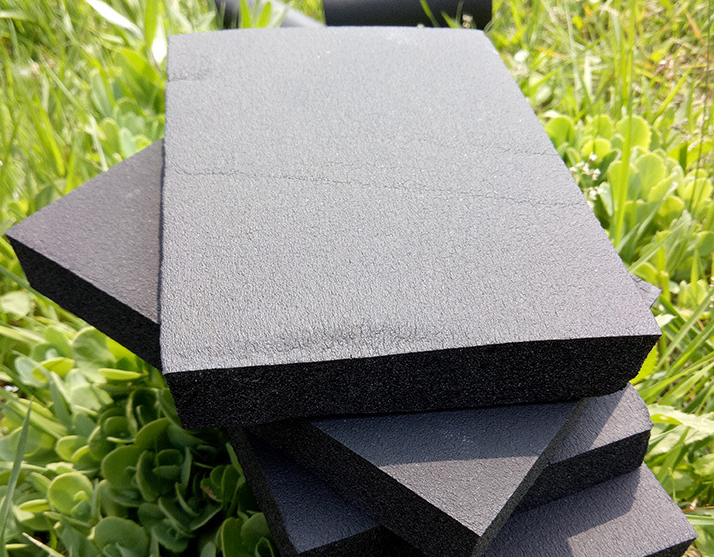

箱体内填充物材质

箱体填充物为防阻燃吸音棉，

防阻燃吸音棉特点：

隔音效果好，声音通过表层阻隔，声音进入发泡小孔，被小孔内空气摩擦震动吸收，有效阻隔声音传播

保温隔热，导热系数低，保温，保冷隔热效果非常好

防潮，该材料属于闭孔发泡，可以阻止水汽穿透，降低凝露现象发生防潮效果非常好，

阻燃性好，材料中含有阻燃，降烟原料，离火即熄灭。

箱体具有静音、隔热、防尘、防雨、防震等复合功能。专业隔音处理，吸音效果好，有效降噪，整体美观。其满载工作时距车厢1 m 的平均噪声水平在75 dB( A) 左右

7

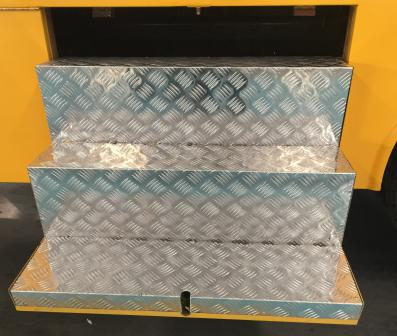

踏步梯

铝合金踏板 美观方便，可承载300KG左右

8

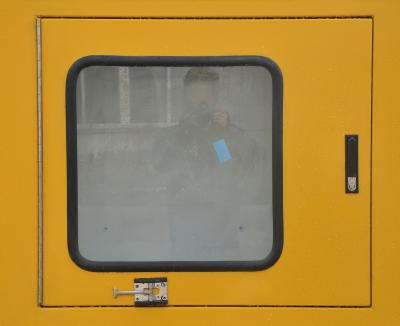

透视窗

发电机组检查透视窗，立于地面即可操作，方便适时查看发电机组工作状况

9

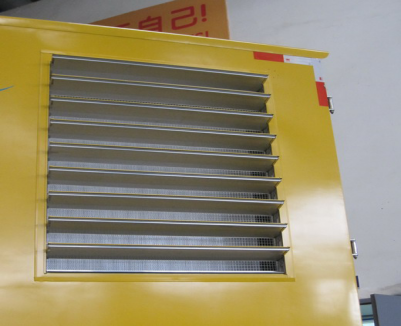

百叶窗

百叶窗为发电机组进排气处理，散热能力强， 操作方便简单

10

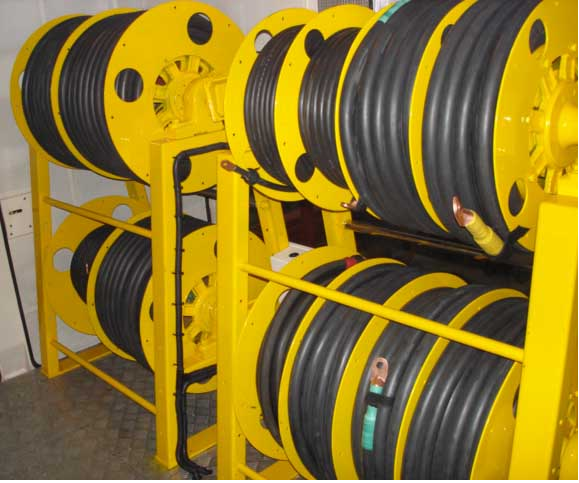

液压卷盘

 电动液压绞盘，布置在车厢尾部。使用具有专利技术的“内装式电动电缆绞盘”。电缆绞盘可根据不同规格电缆收放的要求选用不同的变速比，达到最佳的工作效果，操作十分简便，收放自如。电缆线长度为40米，共8根

11

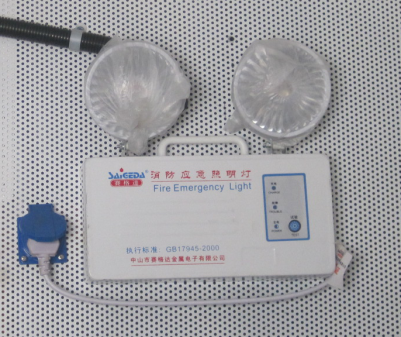

应急移动照明灯

可移动式应急照明，方便临时照明

12

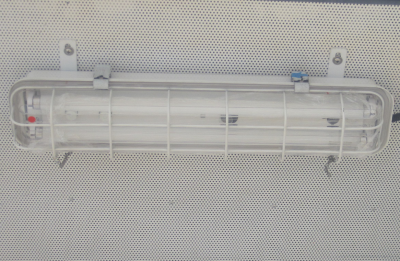

交直流荧光灯

车内照明装置

13

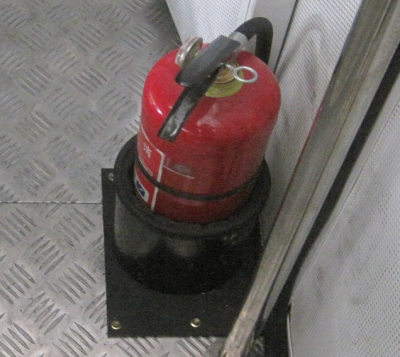

灭火器

车载灭火器，设置在厢体内和厢体下方便取用，可选装烟雾报警系统

14

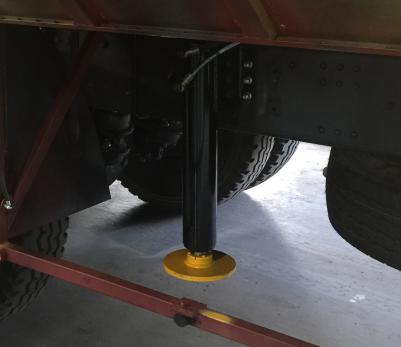

液压支腿

单腿承载5吨，减小轮胎压力和板簧重量

15

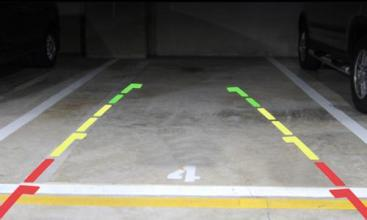

GPS、倒车影像

安装GPS、倒车影像

16

涂装及标识

可根据需求进行喷涂

LOGO
